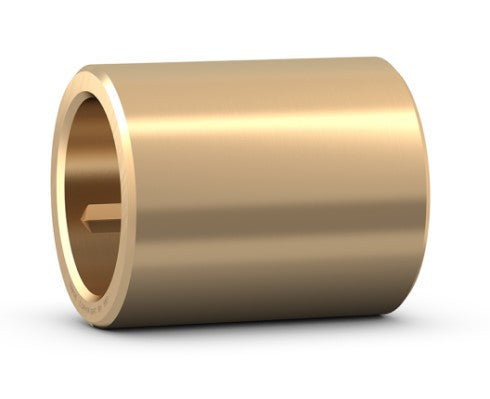

SKF PBM 354535 M1G1 ložiskové puzdro, masívna bronz
€23,00
Jednotková cena
/
Nedostupné
Popis
Popis
PBM 354535 M1G1 je ložiskové puzdro vyrobené z masívneho cínového bronzu CuSn10P. Je vhodné pre použitie v náročných uloženiach a nepriaznivých prevádzkových podmienkach pri teplotách od -40 do +150 °C
Puzdrá z masívneho bronzu
- odolávajú nečistotám
- pri nízkych rýchlostiach odolávajú ráznym zaťaženiam a vibráciám
- umožňujú použitie hriadeľov s hrubšie opracovaným povrchom
- nepodliehajú korózii
Puzdrá sú vhodné predovšetkým pre kývavé pohyby, nehodia sa pre rotačný pohyb pri stredných a vysokých otáčkach a vyžadujú domazávanie olejom alebo plastickým mazivom.
Parametry
Parametry
Materiál:
masívny bronz
Profil diery:
valcová

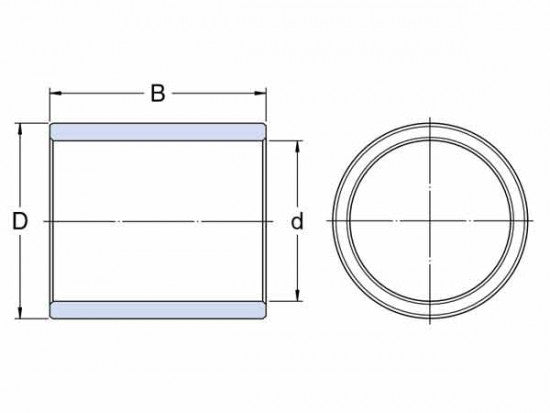

Priemer D (mm):
35
Priemer D (mm):
45
Šírka B (mm):
35
Teplota maximálna °C:
+150
Teplota minimálna °C:
-40
Typ:
klzné puzdro z masívneho bronzu
Značenie:
PBM 354535 M1G1
Značka výrobcu:
SKF
